ROSCLP-3三相电气防火限流式保护器

时间:2023-04-13 15:16:49

简介


电气防火限流式保护器是针对金属性短路的一个保护,可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端。发生短路故障时,电气防火限流式保护器能以微秒级速度快速限制短路电流以实现灭弧保护,在由短路产生的电流远未达到短路电流前就完成限流,从而预防电气线路短路过程中引起的连续拉弧打火等引燃可燃物造成的火灾事故,保障使用场所人员和财产的安全。三相电气防火限流式保护器,针对三相回路进行短路保护。保护器能实时准确检测用电回路的电流,并能以微秒级速度快速限制短路电流以实现灭弧保护,并集三相电压、电流、频率、剩余电流、温度、电能统计等多种功能于一体。

特点

※三相短路电流监测,微秒级极速限流保护

※三相过负荷保护

※过温保护(设备内部超温保护)

※实时检测三相用电回路的电压、电流、频率、剩余电流、温度等(可选配电量统计等)

※中文液晶显示,显示信息直观丰富

※控制功能(可遥控、也可现场手动控制)

※保护功能(可远程、也可现场手动控制)

※遥信功能(现场开关量检测)

※传感器故障声、光报警

※被监测参数越限声、光报警

※一键消音(新的报警自动重新启动)

※自检功能(对装置自身功能检测)

※4G/WIF 1/RS485通讯,实现远程监控


功能

※中文液晶显示,短路限流(150us)

※其他保护:过载、欠过压、内部超温、线缆超温、剩余电流(外置)

※测量:三相回路电参量(电压、电流、频率、电能)

※声光报警、RS485通讯

※增选:故障电弧、4G通讯

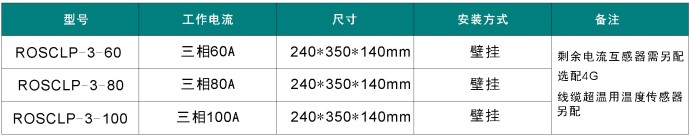

型号


技术参数

※工作电源: AC380V/ 50Hz

※额定工作电流: (三种选型方案) 60A、80A、100A

※限流保护时间: <150us>

※过负荷保护时间:3-60秒可设定

※过温保护: 70°C

※显示方式:LCD中文液晶、LED指示灯

※报警方式:声光报警

※参数设定:按键设定

※警报声响:≥70db

※通讯方式: 4G/WIFI/RS485

※外壳防护等级: IP30

※使用环境条件

①环境温度: -10°C~+55°C

②相对湿度: 1 0%RH~93%RH (非凝露)

③海拔高度:不超过3000m

④使用场所:具防雨设施

注:本保护器出厂主要参数已经设置为默认值如下:

电压过压值: 242V

电压欠压值: 187V

剩余电流报警值: 30mA

报警保护:保护


常见电气火灾的主要类型

※短路故障

电气线路中的导线或绝缘导线的绝缘体破损后导致直接线路接触,引起电流突然迅速增大的现象就叫短路,由于

短路时电阻突然减小,电流突然增大,其瞬间产生很大热量易产生强烈的火花和电弧,不仅能使绝缘层迅速燃烧,

而且能使金属熔化,引起附近的易燃可燃物燃烧,具有诱发火灾的危险。

※过载故障

当导线中通过的电流量超过了安全载流量时,导线的温度不断升高,这种现象就叫做导线过载。当导线过载时,

加快了导线绝缘层老化变质。当严重过载时,温度会升高起导线的绝缘层自燃,井能引燃导线附近的可燃物,造

成火灾隐患。

※漏电故障

漏电发生时,漏泄的电流在流入大地途中,如遇电阻较大的部位时,会产生局部高温,致使附近的可燃物着火,

从而引起火灾。此外,在漏电点产生的漏电火花,同样也会引起火灾。

※接触电阻过大故障

在有较大电流通过的电气线路上,如出现接触电阻过大时,就会在产生极大的热量,引起导线的绝缘层及易燃物

发生燃烧,从而引起火灾。.


使用依据以及规范

※GB51348-2019《民用建筑电气设计标准》中的要求:

第13.5.5条

设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式

电气防火保护器;

储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。

※DGJ08-2048-2016《民用建筑电气防火设计规程》(上海市工程建设规范)中的要求:

第5.4. 8条

电气防火限流式保护器应符合下列规定:

应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定

应设置在末端配电箱的进线开关下侧,其额定电流值应与进线回路保护开关一致;

租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器:

幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。

※DB11/791-2011《文物建筑消防设施设置规范》(北京市地方标准)中要求:

第9.2.1条

文物建筑内的低压配电线路应设置电气火灾监控系统,其产品应符合GB14827的要求。重要用电设备的电源接入

处宜设置限流式断路保护装置。

※DB32/T3698-2019《建筑电气防火设计规程》(江苏省地方标准)中要求:

第8.3.5条电气防火限流式保护器可设置在下列配电箱内:

租售式商场商铺、批发市场、集贸市场的末端配电箱:.

幼儿园、老年人照料设施、集体宿舍及电动自动车充电装置的末端配电箱;

设置电气防火限流式保护器时,应安装在配电箱的进线开关后,其额定电流值与进线回路保护开关一致。

※DB32/T3904--2020电动自行车停放充电场所消防技术规范(江苏省地方标准)中要求:

第9.2. 3条、9.2. 4条

供电动自行车充电设备的末级配电箱,其出线回路应设置电气防火限流式保护器。

电动自行车充电柜应具备充满自动断电、定时断电、充电故障自动断电、过载保护、短路保护、漏电保护功能,

并宜具备充电故障报警、功率监测、高温报警等功能。

※浙江省消防事业发展“十四五”规划(征求意见稿) (浙江省地方指导文件)中要求:

(二)完善社会消防治理体系

强化消防安全风险预警...加快在重点场所、重点单位推广应用灭弧式智慧用电。
