产品简介

电气防火限流式保护器，是一款实时准确检测用电回路的电流，以针对金属性短路的一个保护装置，并集电压、电流、频率、漏电、温度、故障电弧检测(选配)等多种功能于一体，可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端。发生短路故障时，电气防火限流式保护器能以微秒级速度快速限制短路电流以实现灭弧保护，且具有智能化分析能力的新型用电安全监控装置。在由短路产生的电流远未达到短路电流前就完成限流，从而预防电气线路短路过程中引起的连续拉弧打火等引燃可燃物造成的火灾事故，保障使用场所人员和财产的安全。电气防火限流式保护器适用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

特点

※微秒级极速限流保护

※过负荷保护

※过温保护

※实时检测实时监测受控回路短路电流、电压、电流、频率、漏电、温度、遥信状况并显示等(可选配电量统计等)

※具有故障电弧检测功能(选配)

※中文液晶显示，显示信息直观丰富

※控制保护功能(可遥控、也可手动控制)

※传感器故障声、光报警

※被监测参数越限声、光报警

※一键消音(新的报警自动重新启动)

※自检功能(对装置自身功能检测)

※4G/WIF I/RS485通讯，实现远程监控

※体积小巧安装方便(标准导轨式安装)

※有WIFI家用也方便

功能

※中文液晶显示，短路限流(150us)

※其他保护:过载、欠过压、内部超温、线缆超温、剩余电流(内置)

※测量:单相回路电参量(电压、电流、频率、电能)

※声光报警、RS485通讯

※增选:故障电弧、4G通讯

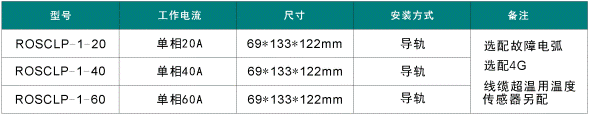

型号

技术参数

※工作电源: AC220V (175~250V) /50Hz

※额定工作电流: (三种选型方案) : 20A、 40A、60A

※限流保护时间: <150us>

※过负荷保护时间: 3-60秒可设定

※过温保护: 75C

※故障电弧响应: 1秒内≥14个半波

※警报声响:≥70db

※报警方式:声光报警

※参数设定:按键设定

※显示方式: LED中文液晶、LED指示灯

※通讯方式: 4G/WIF 1/RS485

※使用环境条件.

①环境温度: -10°C~+55C

②相对湿度: 10%RH ~93%RH (非凝露)

③海拔高度:不超过3000m

④使用场所:具防雨设施

※安装方式:导轨式(35mm)

※外壳防护等级: IP30

注:本保护器出厂主要参数已经设置为默认值如下:

电压过压值: 242V

电压欠压值: 187V

剩余电流报警值: 30mA

报警保护:保护
