ROSTJKWF系列大屏显示多功能自动控制器适用于无功控制输出12路，具有 RS-485通讯接口，支持MODBUS通讯协议，为采用128x64中文LCD液晶显示器，交流采样，谐波保护，具有三相、分相、综合补偿三种控制方式，可 实现显示测量系统L1、L2、L3毎相功率因数、电压、电流、有功功率、无 功功率、总谐波畸变率、频率、时间，无功控制具有过压、欠压、缺相、

电压谐波越限保护功能，所有设置数据可通过后台管理软件，设置数据掉电 不丢失。

特点

•三相共补，三相分补及三相混补功能；

•三相电压，电流，功率因数，有功，无功，频率测量及显示; •三相电压及电流谐波总畸变率，测量、显示及控制；

*支持等容编码控制及模糊控制投切方式，分组；

1:2 1:2:3 1:2:4:8

•带RS485通讯接口，Modbus协议方式；

*温度测量及控制；

•自动及手动模式。

技术参数

•测线方式：三相或分相

•测量电压：110V-280V，50Hz

•工作电压：220V±20%，50Hz

•测量电流：矣5A，50Hz

*输入阻抗：<1H

•电流变比：50/5A-400/5A

*过电压保护：240V-290V，步长2V设定

•欠电压保护：<185V

•目标cosO: 0.90-1.00步长0.1设定

•电容分组：1-99Kvar/组

•投切延时：20ms-600s

•谐波控制：5%-25%THD{直

•投入门限：1.2QC值

*切除门限： > 目标cosO

• ID地址：001-254号滞通讯）

安装尺寸：开孔113x113mm，面板144 x144mm

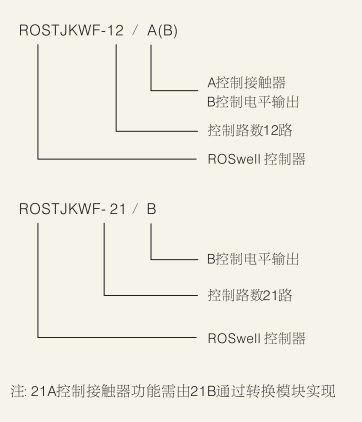

型号说明
