电力监控系统

时间:2022-06-26 13:28:50

ROSwell-PMS电力监控系统

系统简介

电力监控系统( PMS)将智能电表、综合保护装置、智能断路器、温控仪表等多种终端硬件,通过网络通讯设备进行

整合,实现数据采集、远程控制、事件告警、数据分析等业务功能,从而提高用户变配电综合管理水平。

系统对用户的站点、回路、设备进行全方位、全时段的监控,实时记录各项参数和状态变化,发现事件及时通知,发

挥电力监控管理核心作用,帮助用户全面获取数据、实时掌控状态、降低运维成本、提高工作效率并加快电气异常的

响应速度,极大提高配电系统的可靠性、安全性和智能化水平。

系统特点

■远程控制

■报警通知

■报表灵活配置

■Web组态

■多类型设备接入

■电能统计分析

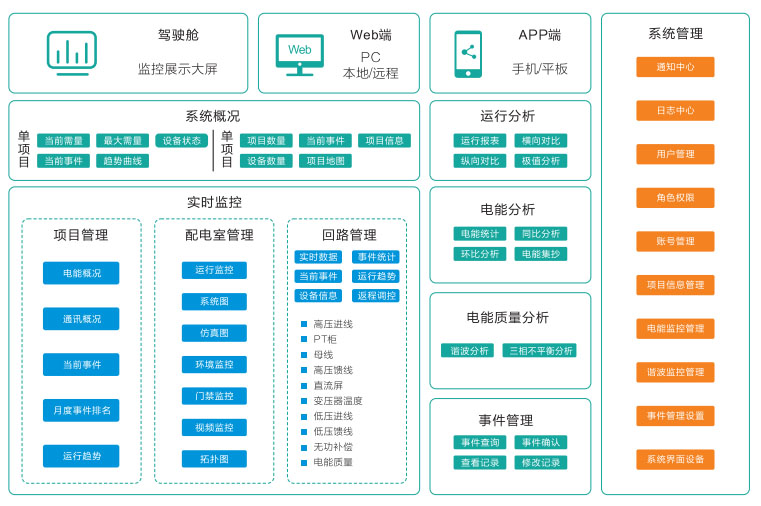

系统功能

主要功能

■运行监视

基于微机综合保护装置、变压器温控仪、电力仪表、无功补偿控制器、直流屏等设备的通讯能力,用户在监控中心就可掌握变压器、直流屏、各配电回路的当前运行信息。系统同时支持接入温度、水浸等环境监测传感器,烟感、温感等消防探测器,门禁、摄像头等安防设备,协助用户了解配电房环境信息、人员出入等信息。

■趋势分析
系统通过横向对比、纵向对比、极值分析、电能质量分析等手段对运行数据进行分析,以图形、报表等诸多形式即时呈现电量的运行变化趋势。通过趋势分析,用户可获知负荷峰值发生的时间、电能用量的变化规律、电能质量指标等,从而了解配电系统的运行过程的变动情况,可针对需求变化及潜在隐患制定预案。

■远程控制
用户通过系统可实现断路器分合闸、无功补偿设备投切等遥控操作以及微机综合保护装置、智能电表等终端设备的遥调操作。同时,系统通过密码安全保护机制二次鉴权验证方可执行远程控制操作,以实现电力系统安全控制保障。

■报表系统
系统提供实时运行报表和历史报表。实时报表对各回路的电压、电流、功率等电参数进行动态比较和监视。历史报表提供电能、电流、功率等数据查询和统计功能,如日报表、月报表、季报表、年报表等。报表的内容和输出格式可进行定制开发以满足个性化的要求。

■报警事件
系统采用智能网关实时监听微机综合保护装置、变压器温控仪、智能仪表等设备的预警、报警、保护信息。基于MOTT的消息订阅、发布模式,系统设计了以。上事件的通信方式,保证了事件的快速、可靠传递。系统通过事件订阅服务向相应负责该区域的管理人员推送事件,用户通过WEB应用或APP可以实时获知该事件。平台同时记录事件的发生和结束过程,以趋势曲线的方式展示事件的发生频率。

■图形化显示.
为方便用户百观了解配电系统运行状态,系统以一-次系统图方式实时呈现配电系统中各回路的开关状态和重要运行参数。系统采用不同颜色区分配电系统中故障、报警、正常等状态,使用户轻松掌握整个配电系统的运行状态和信息,同时支持遥控、遥调等操作。基于系统提供的Web组态功能,用户无需安装客户端,通过浏览器就可访问。

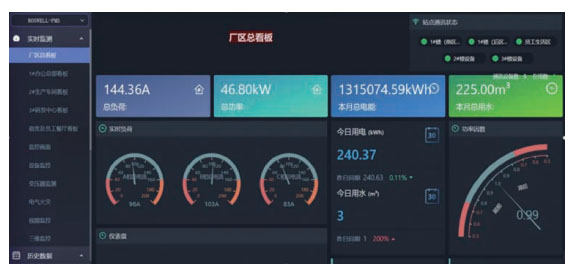

系统展示
