ROSHAAF(APF)高性能有源滤波器
   Compensation modules


  ROS HAAF -有源滤波器
特  点
运行效率高,损耗低
一秒极速响应,无谐振
补偿精准无波形失真
易于扩容式并联冗余设计可达6台并联
可单独补偿谐波或功率因数,亦可同时进行
RS232/RS485及以太网RJ45通讯界面
大屏LCD实时直观显示电流波形及各次谐波图,支持多国语言。

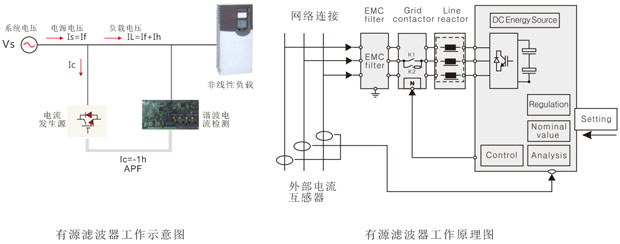

ROS HAAF 滤波器原理
ROSHAAF 有源滤波器是通过外部信号采集系统实时采样电网中电流信号,通过内部芯片的极速计算,采集的信号进行分析,分离出其中的谐波部分,通过IGBT主功率单位产生一个与该谐波大小相等相位相反的补偿电流,实现谐波的滤除。

选型、三相三线和三相四线选用及特点
有源滤波器根据电网负载性质分为三相三线和三相四线。三相三线主要针对整流器,变频器、大型UPS、中频炉、电弧炉等非线性负载。三相四线有源滤波器适用于荧光灯、电脑、电梯、UPS、变频空调等单相用电为主设备。电气系统中,如大型商业广场、医院等。
ROSHAAF-34系列有源滤波器由四个功率模块组成,这对于多次谐波及其在中性线上叠加的谐波的补偿是十分必要的,中性线负载能力最大值可为外部条件符合电流的三倍。

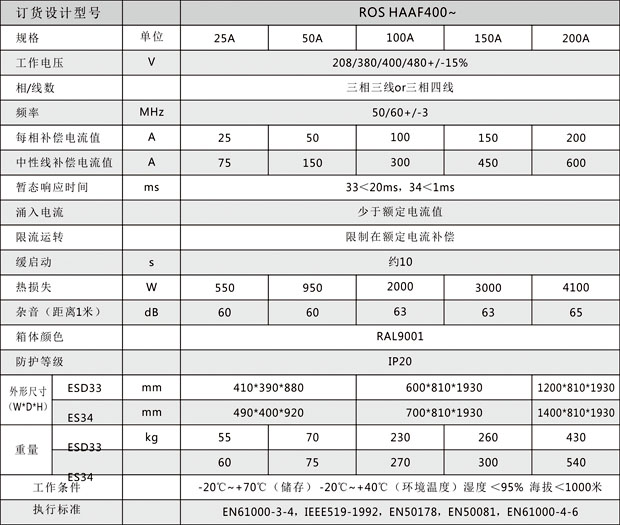

技术参数表

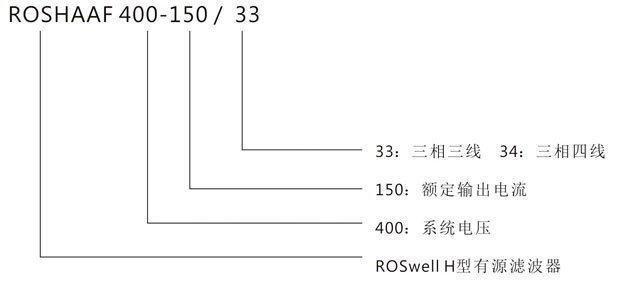

型号说明
