ROScE低压功率因数校正电容器
   Low-Voltage capacitor


  低压电容器
概   述

ROScE电容器属于圆柱型, 自愈, 干式的电容器。电容器主要用于提
高功率因素和改善电能质量,根据场合不同分为单相和三相。
ROScE 电容器元件在达到百级净化等级的环境中制造,在 10-3Bar 真空条件下对元件进行加热同时进行灌注。用这种方法可以使空气和湿气从电容内部排出,从而避免了电极的氧化和局部的放电。经过这一复杂的过程并进行严格的出厂检验及质量考评,保证电容具有极好的稳定性和长使用寿命。

微波纹式切边技术
ROScE 电容器采用优质加厚型(8μm/9μm)自愈式金属化膜。采用特殊的波纹式切边设计,  使元件绕组侧面的有效金属喷涂面积增加 20%。
这样使元件以及附加连接点得到了很好的加强,为抵抗大电流和保证电容的稳定性发挥了重要作用。
自愈性
当电容发生过压,过流时或临近使用寿命时极有可能发生击穿现象,在几微秒内就可以把金属化层击穿,蒸发。此时就会在击穿的区域形成一个没有金属化层的绝缘区域(此区域退出工作不参加充放电过程)。在击穿发生后电容器可以正常工作。由于自愈性引起的容量损失少于100P,采用优质的金属化膜,本产品的自愈密度可达 60%以上。

自愈图解
1、电介质
2、金属化电极
3、替换冲击波的材料
4、金属蒸汽气隙
5、等离子区域
6、等离子区域
7、气相电介质和等离子区之间的边界层
8、击穿通道
9、气相电介质
10、替代金属化层和电介质层的区域(绝缘区域)

安全保护系统
过电压,过电流及速熔三重保护电容过热,过载或临近使用寿命期限时会产生大量击穿气体(参考IEC60831),电容内的气压会迅速上升,从而会使带有凹槽的保护装置开启,最大拉伸超过1cm 即可拉断,当电容瞬间承受极大电流冲击时拉断点也可熔断保护。

注意事项
1、弹性原件不得受阻。
    如:接线使用易于弯曲的软线。电容接线端子上方有足够的弹性空间。折叠凹槽不能被卡压。
2、电容过载参数必须符合IEC50831规定。


ROScE 三相四线电容
概   述

ROScE 三相四线电容主要用于优化分相补偿系统,  其内部为星形连接并引出中心点,使其成为独立的三台单相电容,也可作三相电容使用。传统的分相补偿对 ABC 三相分别补偿要用三台单相电容。而 ROScE 三相四线电容只需一台即可替三台,大大节约了电容柜内的空间,也可减少三台电容接线的繁琐,节约成本。

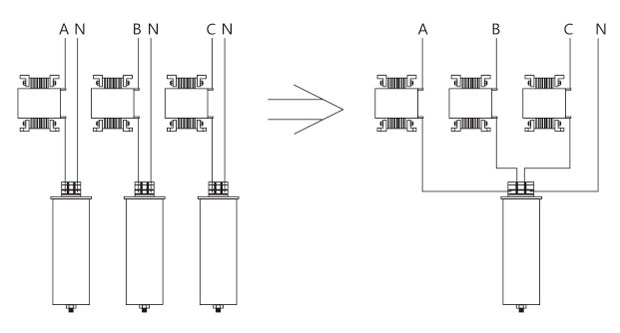

采用新型ROScE三相四线电容替代传统三台单相电容示意图
