高压静止无功发生装置SVG
   ROSHSVG


  概述:
SVG ( Scatable Vector Graphics 缩写 ) 是利用可关断大功率电力电子器件组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位, 或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流,实现集动态补偿感性无功功率和容性无功功率于一身,具有能够动态补偿大范围快速变化的瞬时无功功率的特点。在工作的时候是通过IGBT等全控型器件将直流侧电压转换成交流侧与电网同频率的输出电压,因此它就像一个电压型逆变器,只不过其交流侧输出接的不是无源负载,而是电网。所以,当仅考虑基波频率时,SVG 可以等效视为幅值和相位均可控制的一个与电网同频率的交流电压源。

SVG用于电压控制时具备很大的优势,系统电压越低,越需要动态无功支撑电压,SVG输出无功电流与系统电压没有关系,可以看作是一个可控恒流源;而系统电压越低,TCR、MCR型SVC输出无功电流的能力越下降。

图为SVC和SVG补偿的电压电流特性比较。由图中可看出,SVG的无功电流输出能力与系统电压无关,而SVC的补偿容量随着系统电压的下降而下降的很快。

技术特点:
■ 采用动、静结合,粗、精结合的补偿方式。
固定电容器承担一部分固定无功功率补偿和谐波抑制,实现“静”态无功补偿和谐波抑制的“粗”治理,SVG承担固定电容器补偿后系统的无功补偿,实现“动”态无功补偿的“精”治理;SVG以其快速响应补偿动态无功,精确滤除固定电容器补偿后剩余无功。ROSSVG充分考虑系统无功冲击,预留一定容量,既可作为系统基波无功冲击补偿,又可实现谐波的精确补偿,在容量范围内能使系统谐波含量达到国标要求。
■ 超强的谐波输出特性。
SVG既可以输出近似正弦波的无功电流用于电网补偿,也可以输出特定次数的谐波电流用于谐波治理。ROSSVG具有超强的特色滤波能力。
■ 补偿范围宽。能够从感性额定无功到容性额定无功范围内连续输出。
■ 可靠性高。ROSSVG具有完善的器件级、系统级分级保护功能,能够根据不同故障类型实施不同级别的保护措施。功率电路采用N+1(或N+2)冗余性、模块化设计,一个(或两个)单元损坏后仍可继续满载运行。
■ 友好的人机中文界面。采用高分辨率触摸屏,界面直观,操作简单。
■ 响应速度快。几个毫秒内即可实现从零无功至额定无功出力,对快速负荷无功冲击、闪变具有最佳的补偿效果。
■ 安装灵活,占地小。
■ 采用紧凑型柜体安装,特别适合于对占地面积要求较高的场合。可做成集装箱式或移动式装置,适于城市配电网安装。
■ 损耗小效率高。采用新型低损耗IGBT功率器件,整机有功功率损耗不超过2%额定功率。
■ 质量可靠。ROSSVG采用高可靠性原材料及部件,均为欧美原装进口,质量可靠性能优良,如德国全进口IBGT模块、瑞士CONCEPT驱动、美国TI DSP。

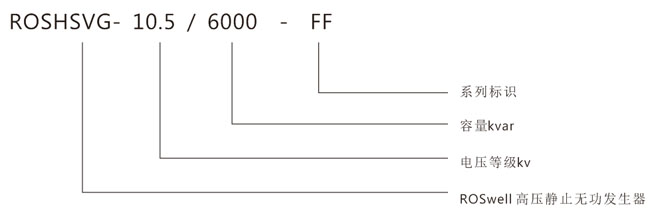

型号说明:

系统结构:
ROSSVG系统主电路采取链接式H桥型接线型式,并采用冗余设计,满足“N-1”的运行要求。装置的功率主电路分为以下几个部分:功率单元集成的逆变器、并网电抗器、充电电阻和切换开关。

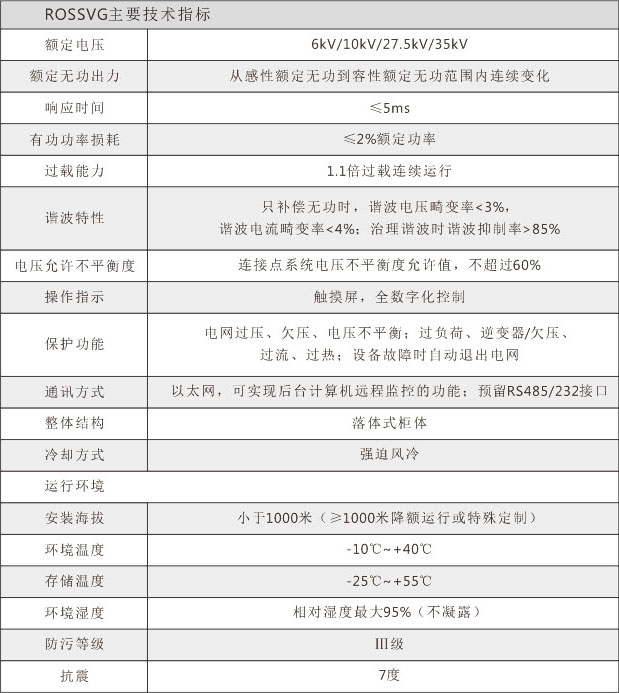

以上是基本参数指标SVG装置需要根据现场情况而定,详情请致电ROSwell公司。
