ROSHPTM系列可控硅智能动态投切装置
   Intelligent dynamic switching device for SCR


  ROSHPTM系列
可 控 硅 智 能 动 态 投 切 装 置
1、 概述
安全性
1) 该动态无功补偿投切单元的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2) 确定供电系统与订货的产品是否一致.
3)不要随意打开投切单元的外壳,以防触电。

工作原理
ROSHPTM系列动态无功补偿投切单元,是一种“过零触发”的晶闸管开关,投切单元主回路采用反并联晶闸管模块,控制电路板由触发,光电隔离及逻辑控制等组成,调节器组合了散热器、风机、温度控制等,具有温控启动风机,过温保护功能。

投切单元采用“过零触发”的原理,投入电容器时无涌流,动态响应时间≦20ms,是一种用于电容器投切的电力电子开关。

使用条件
1)环境温度:-25℃ 至 +60℃
2)海拨高度:不超过3000M
3)大气条件:空气湿度不超过90%
4)环境条件:介质无导电尘埃

2、选型
ROSHPTM - □/ ◆
ROSHPTM:ROS—公司代号, H—高原型, PTM—电容投切开关
□:额定容量
◆:补偿接线模式:3共补,三角形接法,S分补,星形接法

3、技术参数
基本参数
 额定电压:AC 380V~690V
 额定频率:50Hz~60Hz
 额定容量:20KVAR,30KVAR,60KVAR等三种规格
 控制电压:DC 12V / 10mA 由控制器自身提供控制电压
 动态响应时间:≤20ms
 外形尺寸(L×W×H):214×116×176mm
 安装孔位尺寸:197×36mm

4、外形图

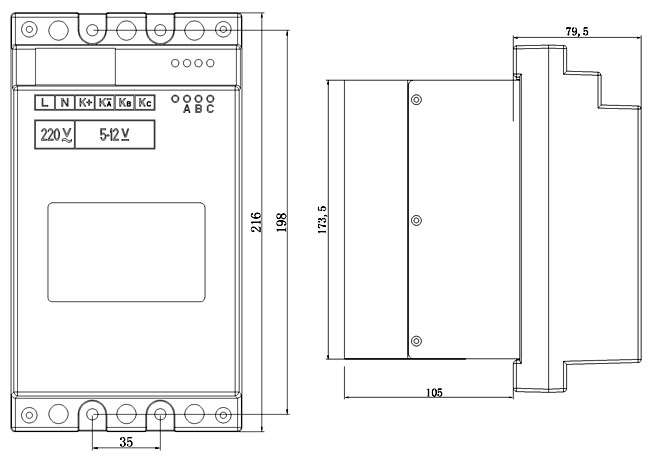

安装尺寸、外形图

5、接线方法:
主回路:L1、L2、L3:电源接入端; C1、C2、C3:接至电容器端
控制回路:K+端:控制电压的正端,K-(KB,KC分补时接)端:控制电压的负端
工作电源:L端:相线(任意一相),N端:零线端。
